OIL-X EVOLUTION系列壓縮空氣過濾器介紹
OIL-X EVOLUTION壓縮空氣過濾器
Parker domnick hunter 的設計理念
所有Parker domnick hunter的過濾凈化設備體現了空氣質量、能效和低壽命成本的設計理念。
空氣質量
Parker domnick hunter的OIL-X EVOLUTION過濾器系列自始至終為滿足ISO8573.1:2001壓縮空氣質量標準要求、滿足ISO12500過濾器性能測試標準和ISO8573.2、ISO8573.4及ISO8573.5測試方法標準的要求而設計：
 |
過濾介質的準確選擇  |
復合過濾介質組成的濾芯  OIL-X EVOLUTION過濾器濾芯采用折疊式而非纏繞式過濾器介質，由深層床折疊式技術構建而成。這種濾芯與傳統纏繞式過濾器濾芯相比多450%的過濾表面積，與傳統折疊式濾芯相比多大約200%的過濾表面積。深層折疊床還降低了過濾介質內空氣的流速以進一步改善過濾性能。AA和AAR級濾芯更是采用了梯度密度介質結構，在不增加壓力損失和能耗的前提下大大地提高了過濾性能。 |
OIL-X EVOLUTION凝聚式過濾器結合了四項排水方法以確保高性能，而傳統過濾器只采用其中的一項。
排水方法一 |

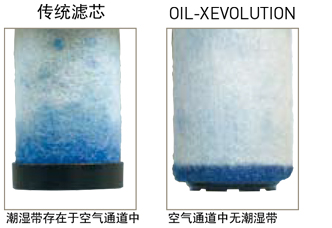

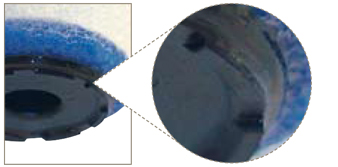

 排水方法二傳統過濾在工作時，被過濾下來的液體會在與下端蓋粘接的排水層上方建立所謂的“潮濕帶”。OIL-X EVOLUTION采用排水層包覆端蓋設計，不但提高了液體去除效率，而且提供了更多的有效過濾面積。 |
||
排水方法三 |

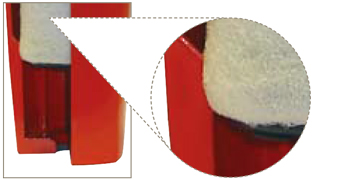

 排水方法四鑄在過濾器筒體內的排水肋壓迫濾芯的下部，通過毛細作用引導液滴快速從濾芯上排除。 |
||
能效
能效任何限制空氣在過濾器殼體和濾芯內的流動都將降低系統的壓力。制取壓縮空氣需要使用大量的電能，所以任何系統壓力的損失都可以被直接轉換成能源浪費所產生的成本。壓力損失越大，能源浪費越多。
 |
 深層折疊床濾芯采用深層折疊方式制作可以降低空氣在過濾介質內的速度，既改善了濾芯的過濾性能，又降低了壓力損失。 |
|
|
|
 平滑的90o彎頭和航空轉向葉片就航空動力學而言，在空氣的流道上設置一個90o轉角，并使空氣通過時急劇轉彎，這個轉角通常被認為是沒有效率的轉角，但這個沒有效率轉角一直被應用在壓縮空氣過濾器中。通過一個平滑的90o彎頭替代這個低效率90o轉角并引導空氣進入濾芯，OIL-X EVOLUTION很大地減少紊流的產生，進而降低壓力損失。隨著直徑的增大，平滑的90o彎頭將逐漸喪失其優勢，為此030-055型過濾器中設置了一組效率更高的航空轉向葉片以引導壓縮空氣，以降低壓力損失和能耗。 |
|
 流量分配器015-055型濾芯上部設置了一個流量分配器，所有濾芯的下部設置了一個錐形流量擴散器。位于濾芯上部的流量分配器可防止紊流產生并有效分配通過濾芯的壓縮空氣，確保所有過濾介質得到有效使用以提高過濾性能并降低能耗。 |
|
 錐形流量擴散器結合錐形流量擴散器和排水層包覆下端蓋設計使得OIL-X EVOLUTION濾芯的末端也發揮了過濾作用，而對傳統過濾器而言，這一部分被“潮濕帶”占據而無法起到過濾作用。 |
|

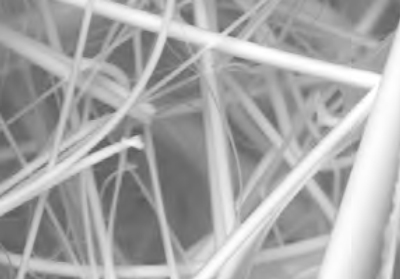

 過濾介質的特殊處理OIL-X EVOLUTION采用的過濾介質經過了特殊處理，具有疏油、疏水性能，防止液體附著在過濾介質的纖維上。這一技術確保過濾介質的納塵空間不被凝聚液占據，從而降低系統壓力損失和能耗。 |
|
先進的過濾器殼體
OIL-X EVOLUTION過濾器的殼體設計使其具有壽命長、所需的維護時間短和易于安裝的特點。OIL-X EVOLUTION過濾器的特別設計還包括多尺寸接口(可實現靈活選型)可選和維護時服務工程師不需要接觸被污染的濾芯的優點。
 |
過濾器接口 同一個過濾器具有多種接口尺寸可供選擇能同時滿足系統管徑和流量的要求，增加了客戶選擇機會和減少安裝費用 |
 |
||
 |
緊湊&輕巧 先進的濾芯設計理念可使過濾器更小、更緊湊。 完全防腐 所有OIL-X EVOLUTION過濾器在噴涂前經過了清洗、脫脂和Alocrom處理。Alocrom處理不但是噴涂前的預處理，而且提供了防腐能力。除此之外，所有的OIL-X EVOLUTION過濾器殼體的外表面附有一層堅固、耐用的環氧樹脂涂層。OIL-X EVOLUTION過濾器殼體提供10年的質量保障 |
|||
| Alocrom處理過的殼體無腐蝕 | 未經處理的鋁殼體被快速腐蝕 | |||
 |
||||
|
“清潔更換”過濾器濾芯 濾芯更換變得簡單。在年度更換濾芯時，操作者不需要接觸已被污染的濾芯即可完成。少的服務清理節省空間設計使服務清理工作減少到微小，同時允許過濾器被安裝在狹窄的空間。 |
||||
 |
排水器的選擇 AO和AA級凝聚式過濾器的標準配置是有效零空氣損失的浮球閥。AR、AAR級粉塵過濾器和ACS級除油蒸氣過濾器的標準配置是手動排水閥。 可選配件 安裝組件和連接管夾可選，請確認客服。 更多資料介紹請咨詢客服。 |
|||
